80KV VLF AC Hipot testset

Högspänning tål test av elektrisk utrustning är en av de viktigaste punkterna som specificeras i isoleringsförebyggande test.

Tålspänningstestet kan delas in i växelspänningstest och likströmshållfasthetstest. AC-stålspänningstestet kan delas in i effektfrekvens, frekvensomvandling och {{0}}.1hz ultralågfrekvenstestteknik, varav 0.1hz ultralågfrekvensteknik är den senaste tekniken som rekommenderas av nuvarande internationell elektroteknisk kommission. Vårt företags nya generation av ultralågfrekvens- och högspänningsgeneratorer är kärnprodukten som är oberoende utvecklad med den senaste amerikanska teknologin. Den använder en 7-tums pekskärm, den senaste arm7-mikrodatorn med ett chip, en höghastighetskrets för annonsinsamling och är utrustad med programvara för bakgrundshantering. Det övervinner många brister hos inhemska liknande produkter (se tabell 1), och dess kostnadsprestanda är mycket högre än för liknande importerade produkter. Den är särskilt lämplig för att motstå spänningstest av elektrisk utrustning med stor isoleringsekvivalent kapacitans (såsom kraftkablar, kraftkondensatorer, stora och medelstora generatorer och motorer etc.), som överensstämmer med den nationella standarden för elkraftindustrin , allmänna tekniska villkor för ultralågfrekvens- och högspänningsgenerator (d) nyligen utgiven 2004 l / t849.4-2004.

VLF Hipot tester operationsvideo

1. Utgående märkspänning: 80 kV (topp)

2. utgångsfrekvens:0.1Hz,0.05Hz,0.02Hz

3. Lastkapacitet: 0,1Hz max 1,1µF

0.05Hz max 2,2µF

0.02Hz max 5,5µF

4. testnoggrannhet: 3 %

5. Positiva och negativa spänningstoppfel: Mindre än eller lika med 3％

6. Spänningsvågformsdistorsion: Mindre än eller lika med 5％

7. Användningsvillkor: inomhus och utomhus;:-10 grad -+40 grad: Mindre än eller lika med 85％RH

8.. effekt: 220V±5%,50±5Hz

Obs: Om den bärbara generatorn används för strömförsörjning, krävs att generatorns utspänning och frekvens är stabil (vanligtvis är effekten större än 3kW, frekvens 50Hz spänning 220V±5%

1. Avancerad teknik: digital frekvensomvandlingsteknik, mikrodatorkontroll, tryckstegring, tryckminskning, mätning, skydd, etc.

2. Testprocessen är helt automatiserad.

3. Lätt att använda: enkel kabeldragning, lura drift.

4. Omfattande skydd: multipelskydd (överspänningsskydd, överströmsskydd vid hög- och lågspänningssidor), snabb verkan (vid agerande) Rum Mindre än eller lika med 10ms), instrumentet är säkert och pålitligt.

5. Säkerhet och tillförlitlighet: regulatorn är ansluten till högspänningsgeneratorns lågspänning, med fotoelektrisk kontroll, säker och pålitlig användning.

6. Hög- och lågspänningskretsen för negativ återkoppling med sluten återkoppling används, och utgången har ingen effekthöjande effekt.

7. Komplett konfiguration: kapacitiv pekskärm, LCD-display med kinesiska tecken, automatisk lagring, automatisk utskrift.

8. Stort testområde: 0.1Hz, 0.05Hz och 0.02hz multifrekvensval, stort testområde.

9. Liten volym och lätt vikt: det är mycket bekvämt för utomhusbruk.

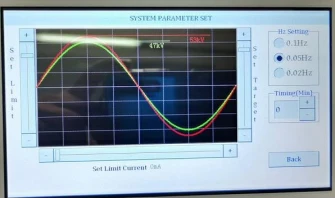

Driftprogramvara
